ЭЛЕКТРОЛАБОРАТОРИЯ

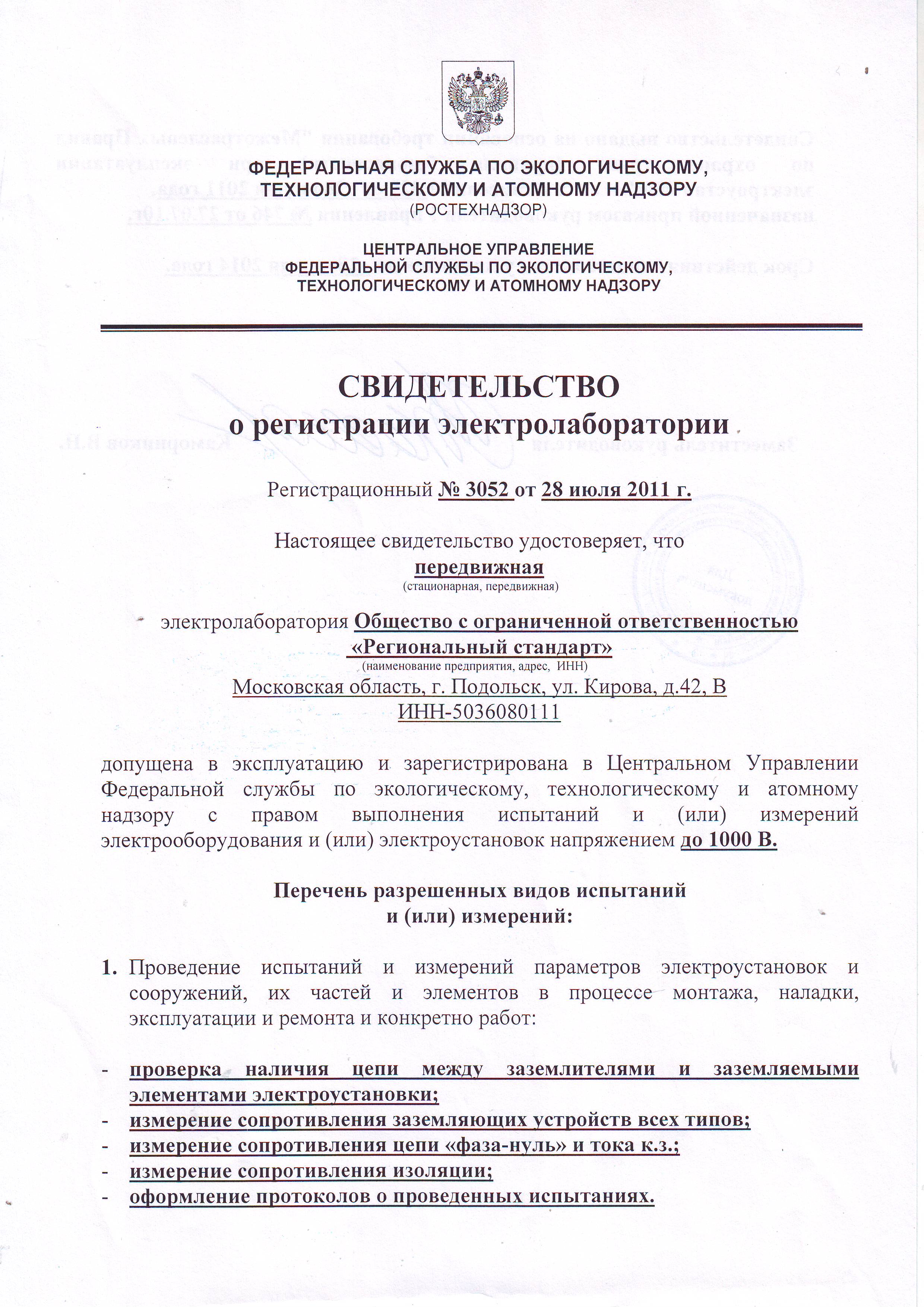

Электролаборатория ООО «Региональный стандарт», (свидетельство о регистрации электролаборатории Регистрационный № 3052 от 28 июля 2011 г.) проводит как разовые, так и периодические электроизмерения и комплексные испытания заземляющих устройств (в том числе измерение сопротивления растеканию тока контура заземления, измерение сопротивления изоляции, проверку целостности цепи заземления) , замер сопротивления изоляции кабелей на договорной основе.
Электролаборатория оказывает услуги организациям и частным лицам.
Электролаборатория ООО «Региональный стандарт» работает совместно с испытательной лабораторией по аттестации рабочих мест, что дает возможность при проведении аттестации рабочих мест решать выявленные проблемы по электробезопасности.
Электролаборатория ООО «Региональный стандарт» проводит электроизмерения с составлением протоколов и техотчета на следующих объектах:
Периодическое проведение замеров сопротивлений изоляции, заземляющих устройств и др. диктуется требованиями инспектирующих надзорных органов (Гостехнадзор, Пожарная инспекция, СЭС). Интервал между периодическими испытаниями определяется характеристиками установки, условиями ее эксплуатации, а также нормативными требованиями.
Профилактические электроизмерения проводятся с целью обнаружения неисправного или не соответствующего нормам и правилам устройства электроустановок (ПУЭ, ПЭЭП, ПТБ) электрооборудования. Это делается с целью предотвращения несчастных случаев, случаев возгорания электропроводки.
Замеры сопротивления изоляции производятся мегаомметром. В случае наличия дефектов в изоляции кабелей, эксплуатация электроустановки является крайне опасной. Проверка сопротивления изоляции проводов, кабеля и электропроводки позволяет определить наличие внутренних и внешних дефектов (повреждение, увлажнение, поверхностное загрязнение), что снижает сопротивление изоляции. Электропроводки, в том числе осветительные сети испытываются мегаомметром напряжением 1000 В, сопротивление должно быть не менее 0,5 Мом. Измерение сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год в остальных случаях измерения производятся 1 раз в 3 года. По результатам замеров составляется протокол сопротивления изоляции и ведомость дефектных проводников. ПТЭЭП п 2.7.13 и табл.37;
ВНИМАНИЕ: Ввиду того, что вышло новое издание ПУЭ в части 1.7.79 аппараты защиты проверяются не на кратность тока срабатывания, а на время отключения. 127В - 0,8сек, 220В - 0,4сек, 380В - 0,2сек, более- 0,1сек для систем с TN.
Полное сопротивление петли фаза-ноль измеряется в электроустановках до 1000 В с глухозаземленной нейтралью (TN С или ТN S)с целью проверки соответствия тока плавких вставок предохранителей (установок автоматических выключателей) току короткого замыкания, возникающему в случае непреднамеренного замыкания фазы на корпус электроприборов или на нулевой защитный проводник.
Проверка надежности и быстроты отключения поврежденного участка сети состоит в следующем: определяется ток короткого замыкания на корпус Iкз. Этот ток сопоставляется с расчетным током срабатывания защиты испытуемого участка сети. Если возможный в данном участке сети ток аварийного режима превышает ток срабатывания защиты с достаточной кратностью, надежность отключения считается обеспеченной. Ток короткого замыкания Iкз – это отношение номинального напряжения сети к полному сопротивлению петли «фаза-нуль». Iкз сравнивается с нормами ПТЭЭП. Измерение сопротивления петли фаза-ноль проводятся с помощью специального прибора типа MZC - 200.
Проверка наличия цепи проводиться электролабораторией для определения целостности защитных проводников от измеряемого потребителя до магистрали заземления и системы выравнивания потенциалов, определения сопротивления части защитной цепи и для замера напряжения на корпусах электрооборудования. Протокол проверки наличия цепи должен содержать замеры переходных сопротивлений контактов всего заземляемого электрооборудования. Замер наличия цепи обеспечивает безопасность электрооборудования и эксплуатирующих его людей при прикосновениях.
Измерение сопротивления заземляющих устройств проводится с целью проверки его соответствия требованиям нормативных документов (ПУЭ гл.1.8., ПТЭЭП пр.3, 3,1).
Для получения результатов замеров, приближенных к реальным, рекомендуется производить замеры в период наибольшего сопротивления грунта. Сопротивление заземляющего устройства определяется умножением полученного при замере значения на поправочные коэффициенты, учитывающие форму устройства, погодные условия и состояние грунта. Для систем заземления, установленных в замерзшем грунте, поправочный коэффициент на сопротивление заземления не нужен. ПТЭЭП п 2.7.13, и по срокам РД 34.21.122 - 87 Инструкции по устройству молниезащиты п 1.14, и ПТЭЭП Приложение 3 раздел 26.1, 26.4, 28.5.
Замеры сопротивления грунта проводят по методу Веннера. С помощью прибора фирмы Sonel величина удельного сопротивления грунта автоматически выводится на дисплей после замера. ПТЭЭП п 2.7.13, 2.7.15 (Методические рекомендации по проведению испытаний и замеров сопротивления. Часть I. Мосгосэнергонадзор. Москва 2001 год.
Электролаборатория оказывает услуги организациям и частным лицам.
Основные виды электроизмерений:
- проверка состояния элементов заземляющих устройств электроустановок
- проверка наличия цепи и замеры переходных сопротивлений между заземлителями и заземляющими проводниками, заземляемым оборудованием и заземляющими проводниками
- измерение удельного сопротивления земли
- измерение сопротивления заземляющих устройств
- замеры сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, испытание электрооборудования напряжением до 1000 В
- замер полного сопротивления петли " фаза-нуль" в установках напряжением до 1000 В. с глухозаземлённой нейтралью
- по результатам испытаний электролаборатория выдает протоколы электроизмерений установленного образца
Электролаборатория ООО «Региональный стандарт» работает совместно с испытательной лабораторией по аттестации рабочих мест, что дает возможность при проведении аттестации рабочих мест решать выявленные проблемы по электробезопасности.
Электролаборатория ООО «Региональный стандарт» проводит электроизмерения с составлением протоколов и техотчета на следующих объектах:
- промышленные предприятия
- административные здания и помещения (бизнес-центры, офисы и т.д.)
- базовые станции операторов сотовой связи
- развлекательные комплексы (кинотеатры, клубы, игровые залы и спортзалы)
- торговые комплексы и помещения (гипер- и супермаркеты, торговые павильоны, магазины)
- авто- и газозаправочные станции
- жилые здания и помещения (квартиры, коттеджи, загородные дома, пентхаусы) и т.д.
Периодическое проведение замеров сопротивлений изоляции, заземляющих устройств и др. диктуется требованиями инспектирующих надзорных органов (Гостехнадзор, Пожарная инспекция, СЭС). Интервал между периодическими испытаниями определяется характеристиками установки, условиями ее эксплуатации, а также нормативными требованиями.
Профилактические электроизмерения проводятся с целью обнаружения неисправного или не соответствующего нормам и правилам устройства электроустановок (ПУЭ, ПЭЭП, ПТБ) электрооборудования. Это делается с целью предотвращения несчастных случаев, случаев возгорания электропроводки.
Состав технического отчета:
Протокол 1
Измерение сопротивления изоляции кабельных линий (проводов, кабеля, электропроводки)Замеры сопротивления изоляции производятся мегаомметром. В случае наличия дефектов в изоляции кабелей, эксплуатация электроустановки является крайне опасной. Проверка сопротивления изоляции проводов, кабеля и электропроводки позволяет определить наличие внутренних и внешних дефектов (повреждение, увлажнение, поверхностное загрязнение), что снижает сопротивление изоляции. Электропроводки, в том числе осветительные сети испытываются мегаомметром напряжением 1000 В, сопротивление должно быть не менее 0,5 Мом. Измерение сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год в остальных случаях измерения производятся 1 раз в 3 года. По результатам замеров составляется протокол сопротивления изоляции и ведомость дефектных проводников. ПТЭЭП п 2.7.13 и табл.37;
Протокол 2
Проверка сопротивления петли фаза-нольВНИМАНИЕ: Ввиду того, что вышло новое издание ПУЭ в части 1.7.79 аппараты защиты проверяются не на кратность тока срабатывания, а на время отключения. 127В - 0,8сек, 220В - 0,4сек, 380В - 0,2сек, более- 0,1сек для систем с TN.
Полное сопротивление петли фаза-ноль измеряется в электроустановках до 1000 В с глухозаземленной нейтралью (TN С или ТN S)с целью проверки соответствия тока плавких вставок предохранителей (установок автоматических выключателей) току короткого замыкания, возникающему в случае непреднамеренного замыкания фазы на корпус электроприборов или на нулевой защитный проводник.
Проверка надежности и быстроты отключения поврежденного участка сети состоит в следующем: определяется ток короткого замыкания на корпус Iкз. Этот ток сопоставляется с расчетным током срабатывания защиты испытуемого участка сети. Если возможный в данном участке сети ток аварийного режима превышает ток срабатывания защиты с достаточной кратностью, надежность отключения считается обеспеченной. Ток короткого замыкания Iкз – это отношение номинального напряжения сети к полному сопротивлению петли «фаза-нуль». Iкз сравнивается с нормами ПТЭЭП. Измерение сопротивления петли фаза-ноль проводятся с помощью специального прибора типа MZC - 200.
Протокол 3
Проверка наличия цепи между заземлителями и заземлёнными элементамиПроверка наличия цепи проводиться электролабораторией для определения целостности защитных проводников от измеряемого потребителя до магистрали заземления и системы выравнивания потенциалов, определения сопротивления части защитной цепи и для замера напряжения на корпусах электрооборудования. Протокол проверки наличия цепи должен содержать замеры переходных сопротивлений контактов всего заземляемого электрооборудования. Замер наличия цепи обеспечивает безопасность электрооборудования и эксплуатирующих его людей при прикосновениях.
Протокол 4
Измерение сопротивления заземляющего устройстваИзмерение сопротивления заземляющих устройств проводится с целью проверки его соответствия требованиям нормативных документов (ПУЭ гл.1.8., ПТЭЭП пр.3, 3,1).
Для получения результатов замеров, приближенных к реальным, рекомендуется производить замеры в период наибольшего сопротивления грунта. Сопротивление заземляющего устройства определяется умножением полученного при замере значения на поправочные коэффициенты, учитывающие форму устройства, погодные условия и состояние грунта. Для систем заземления, установленных в замерзшем грунте, поправочный коэффициент на сопротивление заземления не нужен. ПТЭЭП п 2.7.13, и по срокам РД 34.21.122 - 87 Инструкции по устройству молниезащиты п 1.14, и ПТЭЭП Приложение 3 раздел 26.1, 26.4, 28.5.
Протокол 5
Измерение удельного сопротивления грунтаЗамеры сопротивления грунта проводят по методу Веннера. С помощью прибора фирмы Sonel величина удельного сопротивления грунта автоматически выводится на дисплей после замера. ПТЭЭП п 2.7.13, 2.7.15 (Методические рекомендации по проведению испытаний и замеров сопротивления. Часть I. Мосгосэнергонадзор. Москва 2001 год.
